Constant Power 8,000 - 25,000 RPM, Tool Holder Hsk-63A, Tool Release Hydraulic

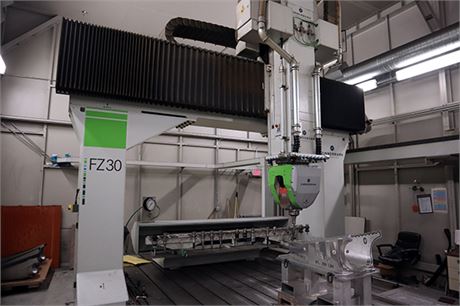

Make | Zimmerman | ||
Model | FZ30 5-AX | ||
Year | 2011 | ||
Control | Siemens | ||
Machine Type | Double Column Floor Type Gantry | ||
Location | CA, 95652 |
Technical Details | |
X-Axis Travel | 6,300 MM / 248" |
Y-Axis Travel | 3,360 MM / 132.2" |
Z-Axis Travel | 1,500 MM / 59" |
Table Size | 8,000 MM X 3,000MM / 314.96 X 118.1" |
Table Height | 400 MM / 15.78" |
C-Axis | ± 360° |
A-Axis | ± 110° |
Max Table Load | 30,000 KG/M2 |
Pitch of T-Slots | 250 MM |
Feedrates X/Y/Z | 1,5 M/S2 |
Acceleration Linear Axes | 20 |
A-Axis Swiveling Range | ± 110° |
C-Axis Swiveling Range | ± 360° |
Torque A-Axis | 1,200 Nm |
Torque C-Axis | 1,047 Nm |
Holding Torque | 3.000 Nm (Clamped) |
Feedrate about A-, C-Axis | 330 Degree |
Repeatability A-, C-Axis | 6" |
Positioning Accuracy A-, C-Axis | 10" |
Milling Spindle | 40 kW |
Spindle Power | S1 (100%) 40 kW S6 (40%/2min) 53 kW |
Spindle Speed | 25,000 RPM |
Torque S1 max | (100% ED) 48 Nm S6 (40%/2min) 63 Nm |
Equipped With |
Constant Power 8000 - 25000 rpm |
Tool Holder HSK-63A, |
Swivel Axis – Spindle Nose 286 mm, |
Tool Clamping Spring Clamp |
Tool Release Hydraulic |
Lubrication Permanent Grease Lubrication |
Minimum-Quantity Lubrication |
Air blowing External and Through Tool |

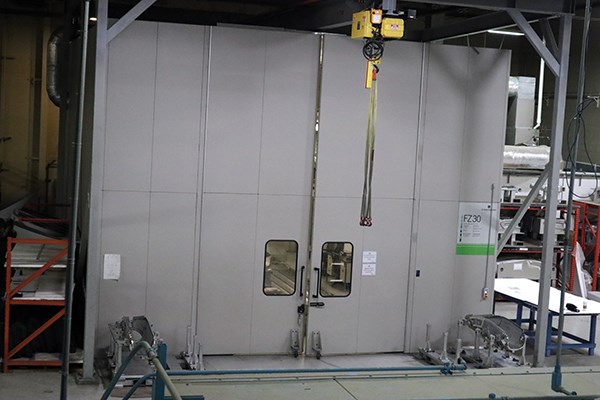

Temperature Control Enclosure |
3-Ton Jib Crane |
|
JAN21
Additional Information | ||
Make | Zimmermann | |
Model | FZ30 5-AX | |
Year | 2011 | |
Control | Siemens | |
Location | California | |
Reference Number | 3571979 |
